NPBC-V3 – Универсален контролер за управление на пелетни горелки и котли

Вие сте в: Начало > Продукти > Електронни контролери за пелетни горелки и котли



NPBC-V3 е контролер управляващ едновременно пелетна горелка, котел със система за почистване и допълнителна вентилация, циркулационни помпи за бойлер и отопление и др. Той има 12 изхода включващи мрежовото напрежение 220VAC, към различните изпълнителни механизми. Два от изходите са с възможност за широчинно модулиране на тока. Благодарение на удобните менюта с възможност за настройка на всички използвани параметри, NPBC-V3 може да се адаптира към всяка пелетна горелка.


Контролерът се състой от два блока: "Контролен" който е  с графичен LCD дисплей и може да бъде изнесен на подходящо място за наблюдение и "Изпълнителен" който захранва и управлява всички механизми. Към него могат да се включат:
  • Нагревател за палене на пелетите с мощност до 800W;
  • Електродвигател на шнек придвижващ пелетите от бункера до горелката;
  • Електродвигател на шнек придвижващ пелетите вътре в горелката;
  • Основен вентилатор захранващ с въздух горелката, с възможност за плавно регулиране на оборотите;
  • Допълнителен вентилатор за почистване на горелката с мощност до 1000W;
  • Електродвигател на механизъм за почистване на саждите в котела;
  • Електродвигател за почистване на пепелта от котела;
  • Допълнителен вентилатор за димните газове с възможност за плавно регулиране на оборотите, подпомагащ тягата на комина;
  • Циркулационна помпа за БГВ (Битова Гореща Вода)
  • Циркулационна помпа на инсталацията за отопление;
  • Фотосензор за разпознаване на запалването;
  • Температурен датчик или термостат за контрол на обратното горене;
  • Температурен датчик за контрол на водата в котела;
  • Температурен датчик за измерване на температурата на изгорелите газове;
  • Температурен датчик за измерване на външната температура за интелигентно управление на температурата в котела;
  • Датчик на "хол" за контрол на скоростта на вентилатора за свеж въздух;
  • Вход от стаен термостат за контрол на горенето в зависимост от стайната температура;

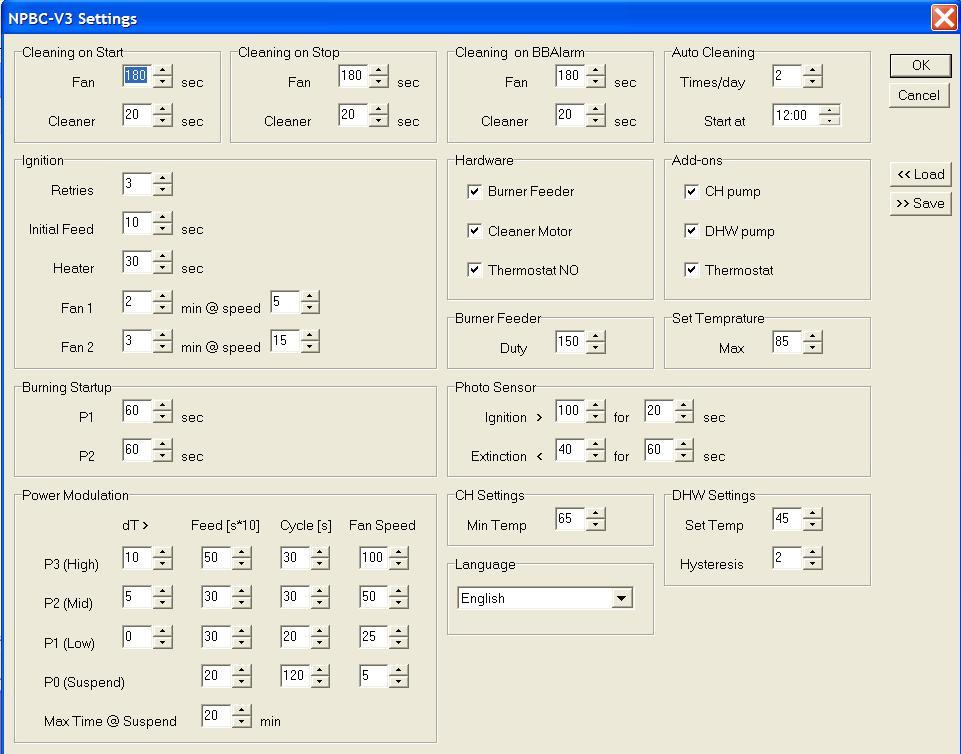

  • Сериен интерфейс по стандарт RS-232 за връзка с PC или RF модем, с възможност за дистанционно управление, мониторинг, настройка на работните параметри или актуализация на софтуера.
Някой важни предимства на NPBC-V3:
  • Автоматизирано запалване и поддържане на горенето.
Контролер за пелетна горелка екран1
  • Модулиране на мощността на горелката, в зависимост от достигнатата температура на котела.
  • Интелигентен Stand by режим на горене при достигане на зададената температура в котела или сработване на стайният термостат. Благодарение на него може да се избегне пълното загасяне на огъня и необходимостта от следващо палене, при малка консумация на енергия от котела.
  • Автоматично възобновяване на горенето след прекъсване на захранването
  • Наличие на програмируеми цикли за автоматични почистване на пепелта от горелката, с предварително загасяне на огъня
  • Ясен и информативен графичен LCD дисплей.
  • Възможност за ориентировъчно измерване на разхода на пелети.
  • Пълна самодиагностика на веригите и периферията на горелката.
  • Интуитивен интерфейс за настройка и експлоатация на горелката.
Контролер за пелетна горелка екран3
  • Информация при възникнали проблеми с работата на горелката.
  • Наличие на енергонезависим часовник с въведени час и дата.
  • Наличие на 3 програмируеми таймера за управление времето на запалване и загасяне на горелката.
 Контролер за пелетна горелка екран4

Контролерите NPBC-V3-1 основно се вграждат в пелетни горелки BURNiT PELL на SUNSYSTEM

За контролерите NPBC-V3 са разработени различни версии на софтуера. Така те управляват не само горелки с различна конфигурация и сложност но и различни по функционалност пелетни котли. Благодарение на големия брой входове и изходи, обхватът на приложение на универсалния контролер NPBC-V3 е изключително широк.



  Версия на контролера за котел на Биомаса



Софтуера в контролера за горелки NPBC-V3-1, работи на Испански и Португалски език.





Други варианти на контролера NPBC-V3
:

Основен екран на NPBC-V3-1 вариант за "Грейко"

Основен екран на NPBC-V3-1 вариант за горелки на ГРЕЙКО



Основен екран на NPBC-V3-1 вариант за горелки BIOTECH


NPBC-V3-K вариант за горелки на КОМАНД

Основен екран на NPBC-V3-1 вариант за горелки на КОМАНД



  За сваляне:

  Работа с контролер за пелетна горелка  Препоръки за монтаж на контролер за пелетна горелка NPBC-V3

 Работа с контролер за пелетна горелка  Описание и ръководство за работа с контролер за пелетна горелка NPBC-V3-1



Контролерът NPBC-V3-1 е заменен от новият модел NPBC-V3M-1 !
